Après la phase de design et planification, nous avons pu procédé à la fabrication de l'attelle articulée du poignet. Nous précisons que nous avons fabriqué une attelle adaptée pour la main gauche. Deux étapes se sont succédées : la structure de l'attelle (assurée par Josef) et la couture de l'attelle (assurée par Albane).
La structure de l'attelle
Voici les différentes pièces qui composent la structure de l'attelle ainsi que ses mécanismes de fonctionnement :

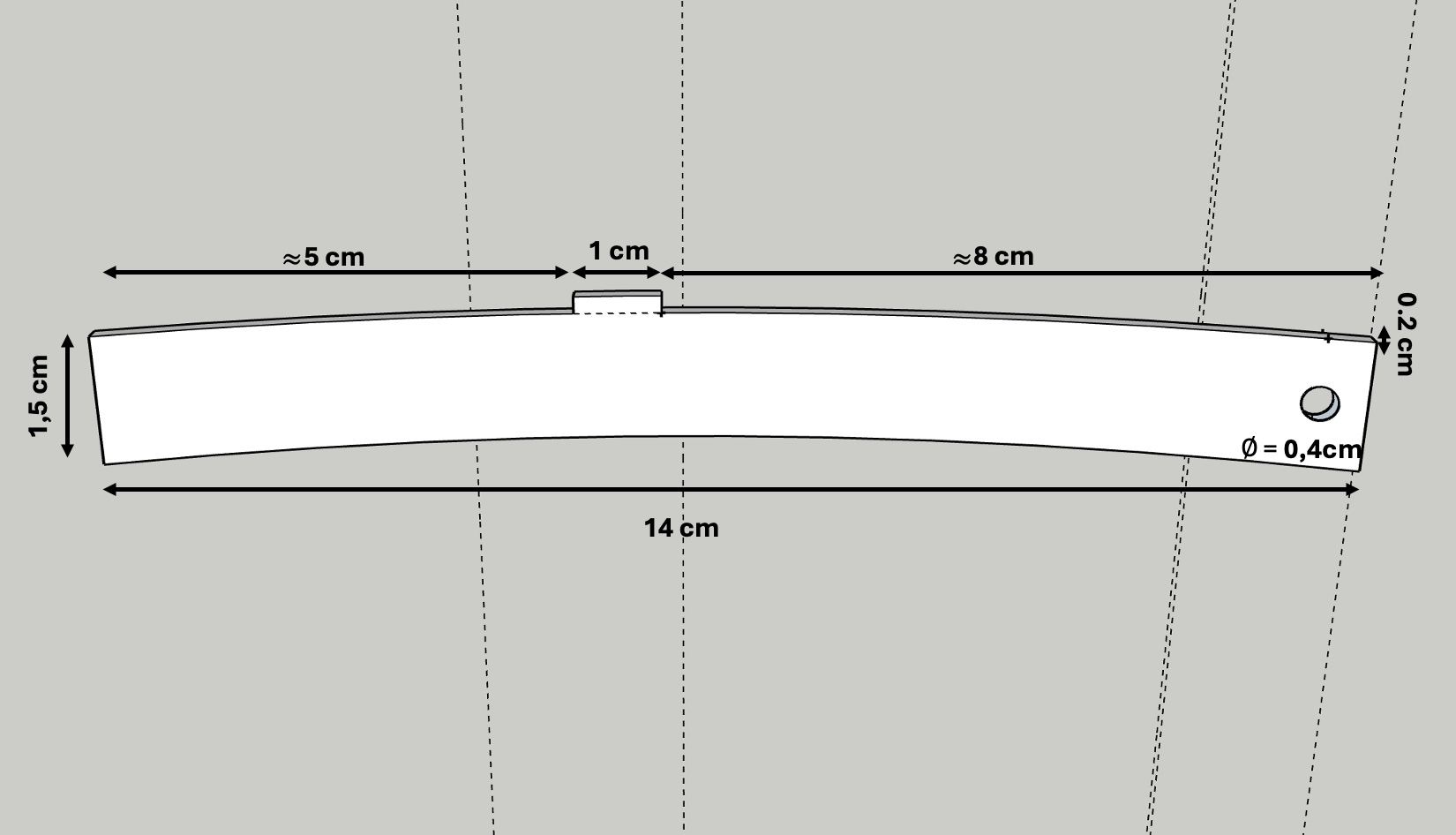

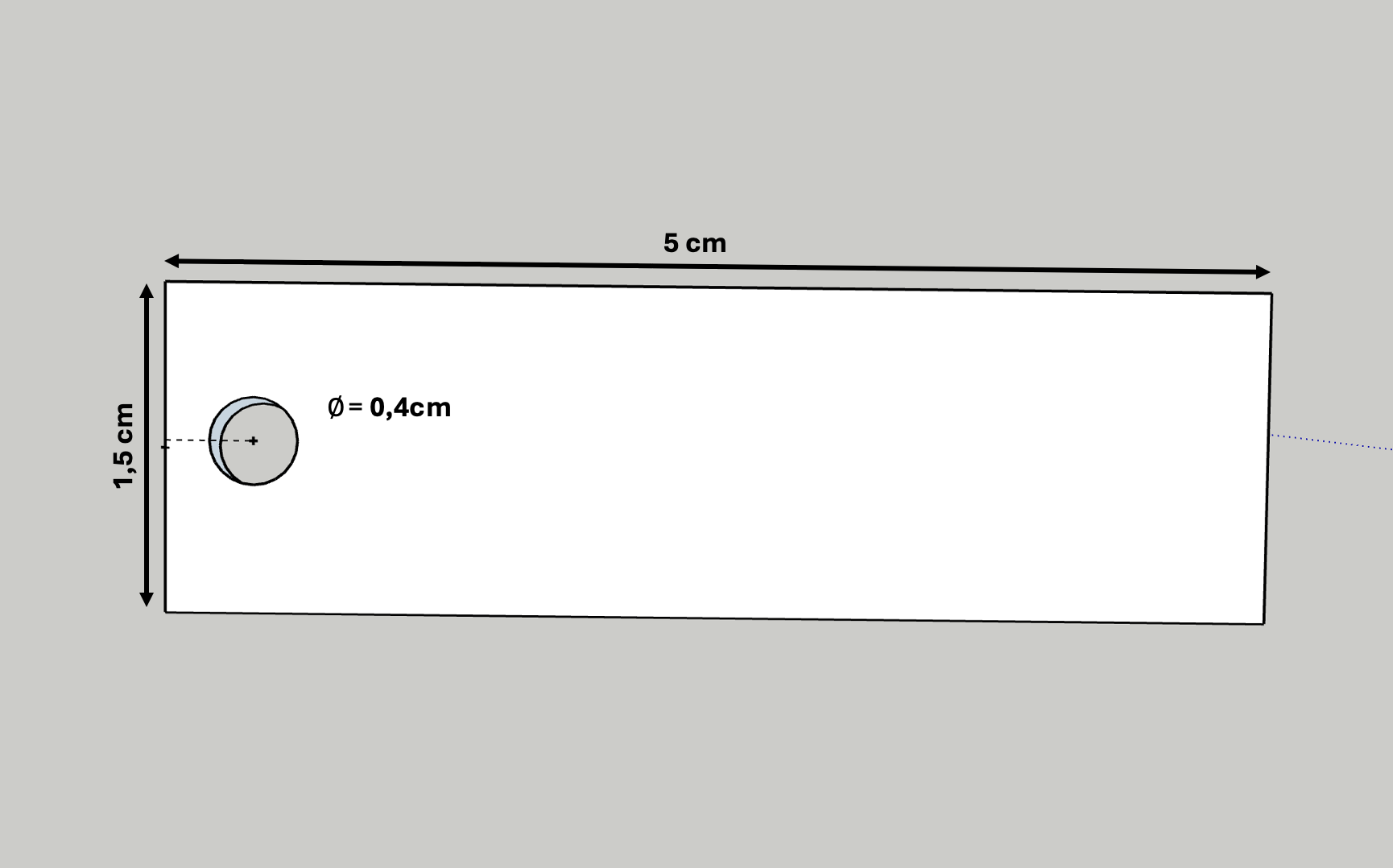

- Les barres de soutien : Ces éléments forment l'ossature principale de l'attelle, assurant sa solidité et sa stabilité.

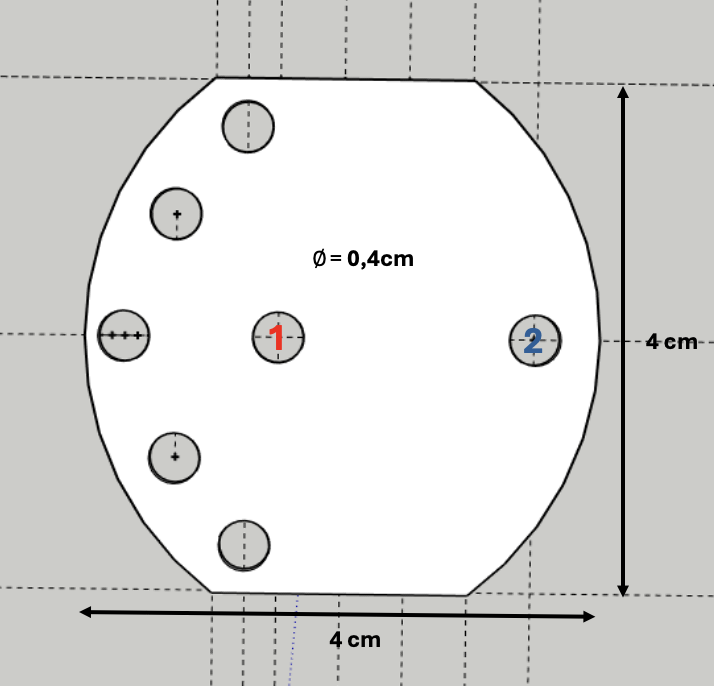

- Le rouage : Ce composant permet à l'attelle de se plier et de s'ajuster aux mouvements du membre qu'elle soutient.

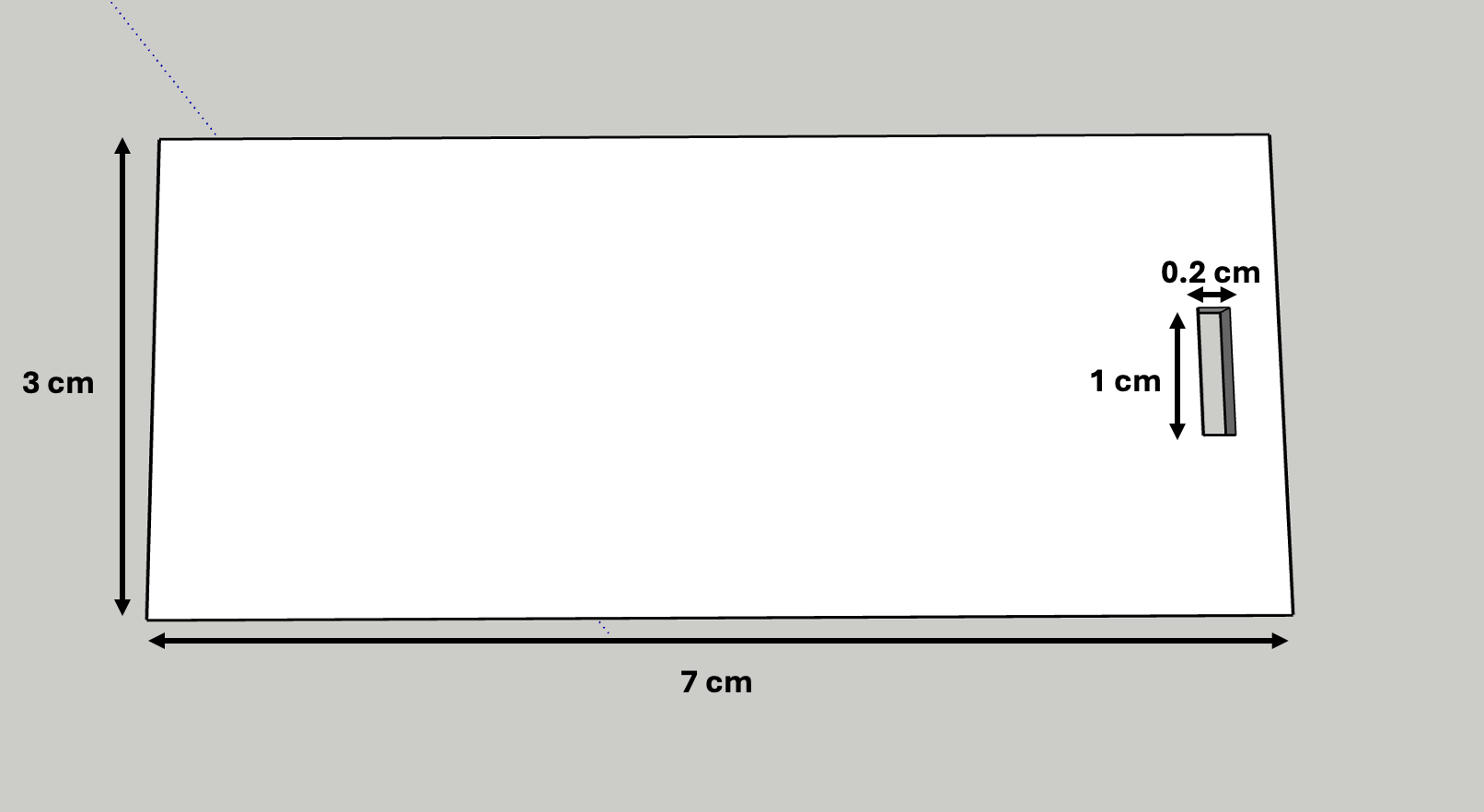

- Les fixations : Ces parties assurent le maintien en place de l'attelle sur le membre, offrant un ajustement sécurisé et confortable.
Toutes ces pièces ont été modélisées à l'aide du logiciel SketchUp et imprimées avec une imprimante 3D Ultimaker Cura 2+. Cette technologie nous permet de réaliser des composants sur mesure, adaptés aux besoins spécifiques de chaque utilisateur.
La couture de l'attelle

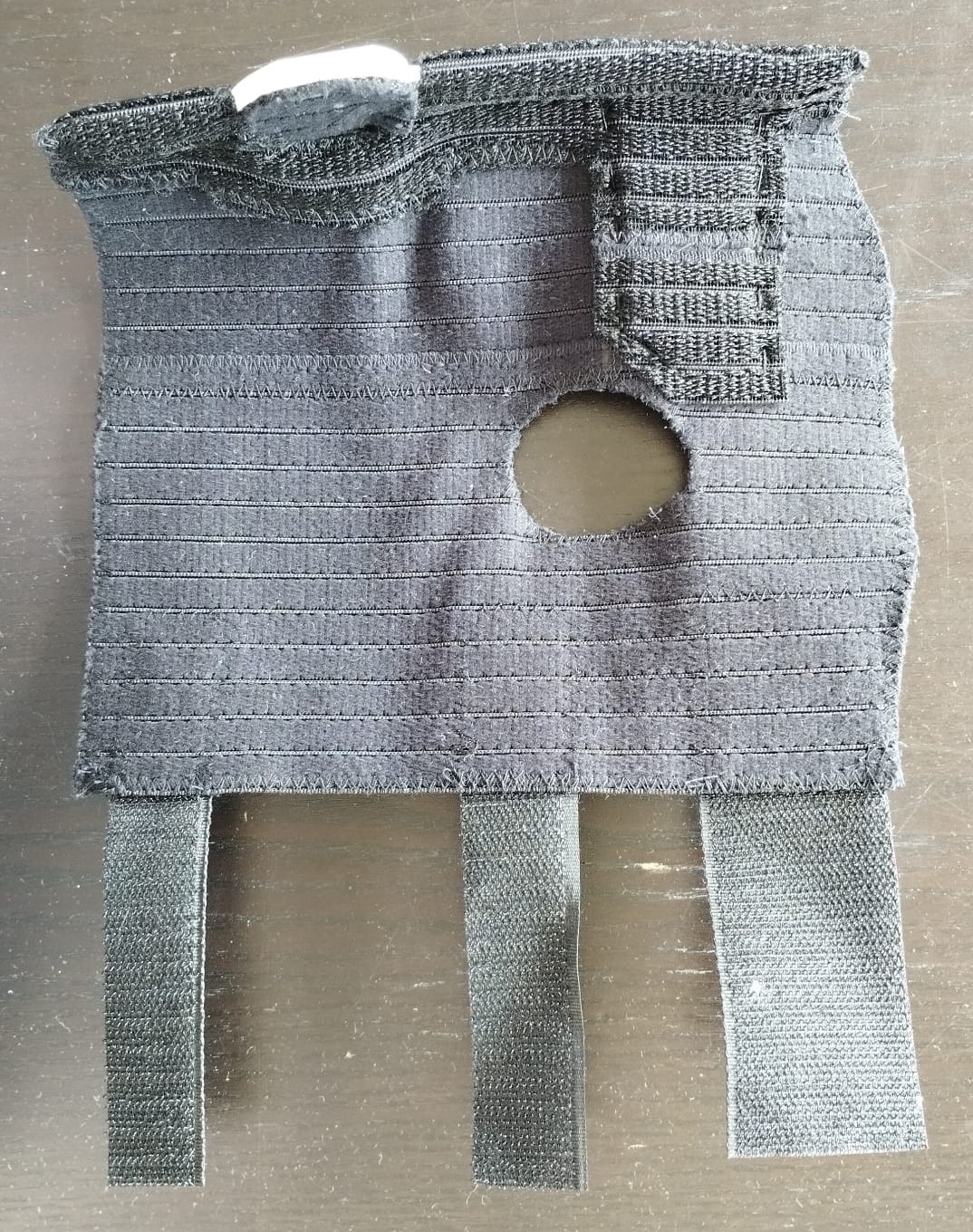

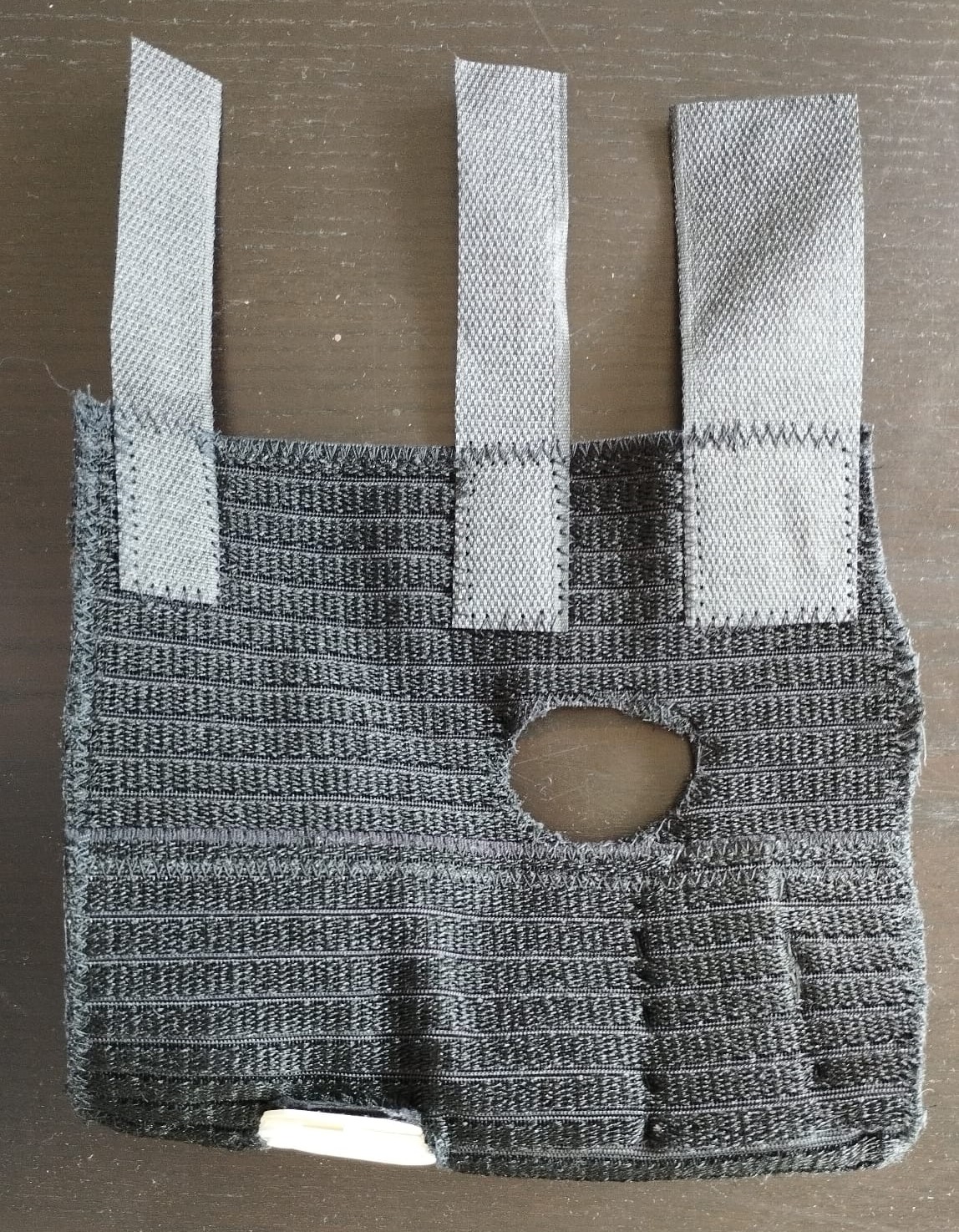

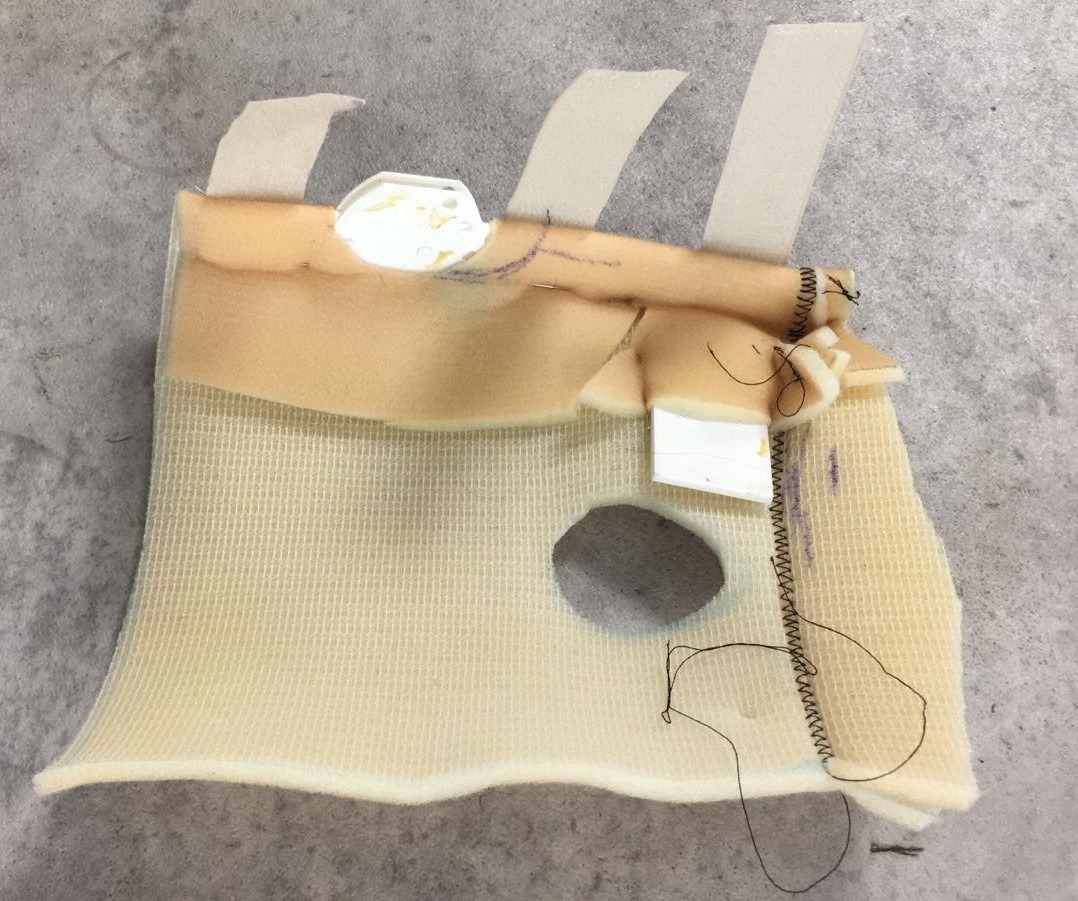

Il a fallu recouvrir la structure de l'attelle avec le tissu commandé chez Berthéas (Bande ajourée agrippante Micro-Gripp® 6575, 140mm de largeur). Nous avons d'abord fait un patron (Figure 1) puis la vraie couture. Il y a donc un trou pour le pouce gauche et trois scratch permettant une mise en place simple de l'attelle une adaptabilité au tour du poignet car le tissu utilisé est aggripant (Figures 2 et 3).
Résultat
Voilà le prototype que nous obtenons :
La dernière étape de ce projet a été de tirer un bilan et d'explorer les perspectives d'amélioration de l'attelle conçue.
