Analyse du besoin et diagrammes

A) Le QQOQCCP

Afin de répondre au mieux au besoin, il est essentiel de se poser des questions sur l’objet que l’on va réaliser. La méthode du QQOQCCP (Quoi, Qui, Où, Quand, Comment, Combien, Pourquoi) va nous permettre d’identifier les acteurs principaux et ce qu’ils font, et d’avoir une idée globale du projet avant de le commencer.

Pourquoi compter des cellules ?

Cela sert à suivre l’évolution des cultures cellulaires, mais aussi d’évaluer leur viabilité et d’optimiser des processus en recherche, en aidant au diagnostic de certaines maladies et à la production de tissus. Actuellement, de nombreux compteurs de cellules sont disponibles sur le marché, en ayant tous leurs avantages et inconvénients. Nous voulons proposer une solution rapide, low-cost et pratique à utiliser en miniaturisant le compteur.

Qui utilise les compteurs de cellules ?

Les chercheurs en biologie et en médecine s’en servent pour étudier la prolifération et la viabilité cellulaire dans leurs cultures. Les laboratoires pharmaceutiques et biotechnologiques surveillent leurs cultures sur lesquelles ils testent des médicaments et des molécules thérapeutiques. Les hôpitaux et les laboratoires d’analyse font des tests diagnostiques sur des cellules et ont besoin de les quantifier. Enfin, les universités et les instituts de recherche ont besoin de compter les cellules pour leurs travaux, enseignent et de forment les étudiants à les utiliser.

Quel est le projet ? (Quoi)

Notre but est de reproduire un compteur cellulaire de la littérature, en l’adaptant aux composants européens. Il faut qu’il soit low-cost et précis.

Combien coûtera le projet ?

La puce de l’article a coûté 165US$. Nous allons nous débrouiller avec ce qu’on a au laboratoire et essayer d’être ingénieux pour dépenser le moins possible, en proposant des solutions techniques low-cost.

Où se déroulera le projet ?

Le projet se fera à l’Open Lab, au 3e étage du campus des Saints-Pères de l’Université Paris-Cité, situé dans le 6e arrondissement de Paris.

Quand se déroulera le projet ?

Le projet aura lieu sur la période janvier-juin 2025.

Comment le projet sera-t-il réalisé ?

Nous utiliserons les machines à notre disposition dans l’Open Lab (imprimantes 3D, découpeuse laser, outils, matériel Arduino). Après avoir dressé l’inventaire de ce qu’il nous faut et trouvé ce qu’on possède au laboratoire, nous commanderons ce qu’il nous manque.

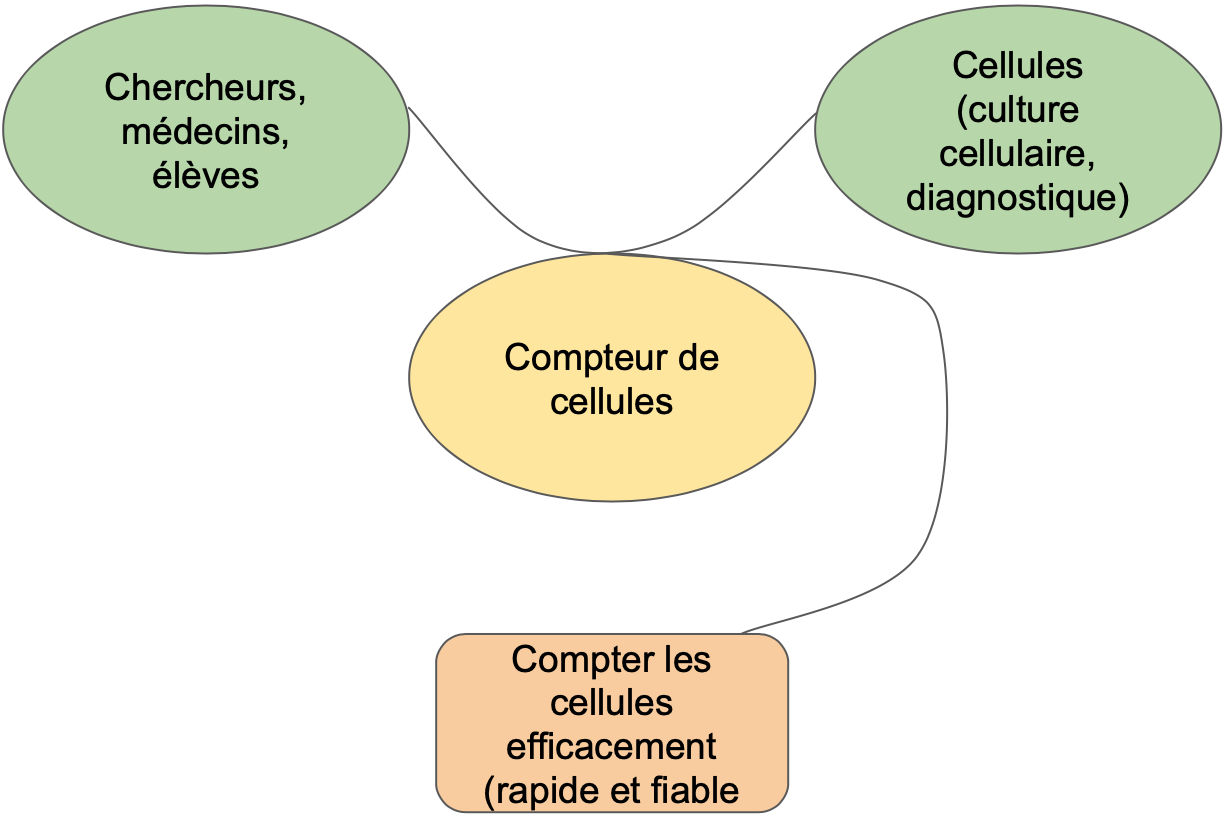

La Bête à corne



B) Analyse fonctionnelle du besoin

L’analyse fonctionnelle du besoin nous permet de traduire les besoins en fonctions à réaliser par le compteur, avec un degré plus ou moins haut d’importance. Nous avons alors construit un diagramme d’environnement de la puce de l’article qui présente les fonctions de service et les contraintes auxquelles elle répond. Un tableau des fonctions permet de donner plus de détails.

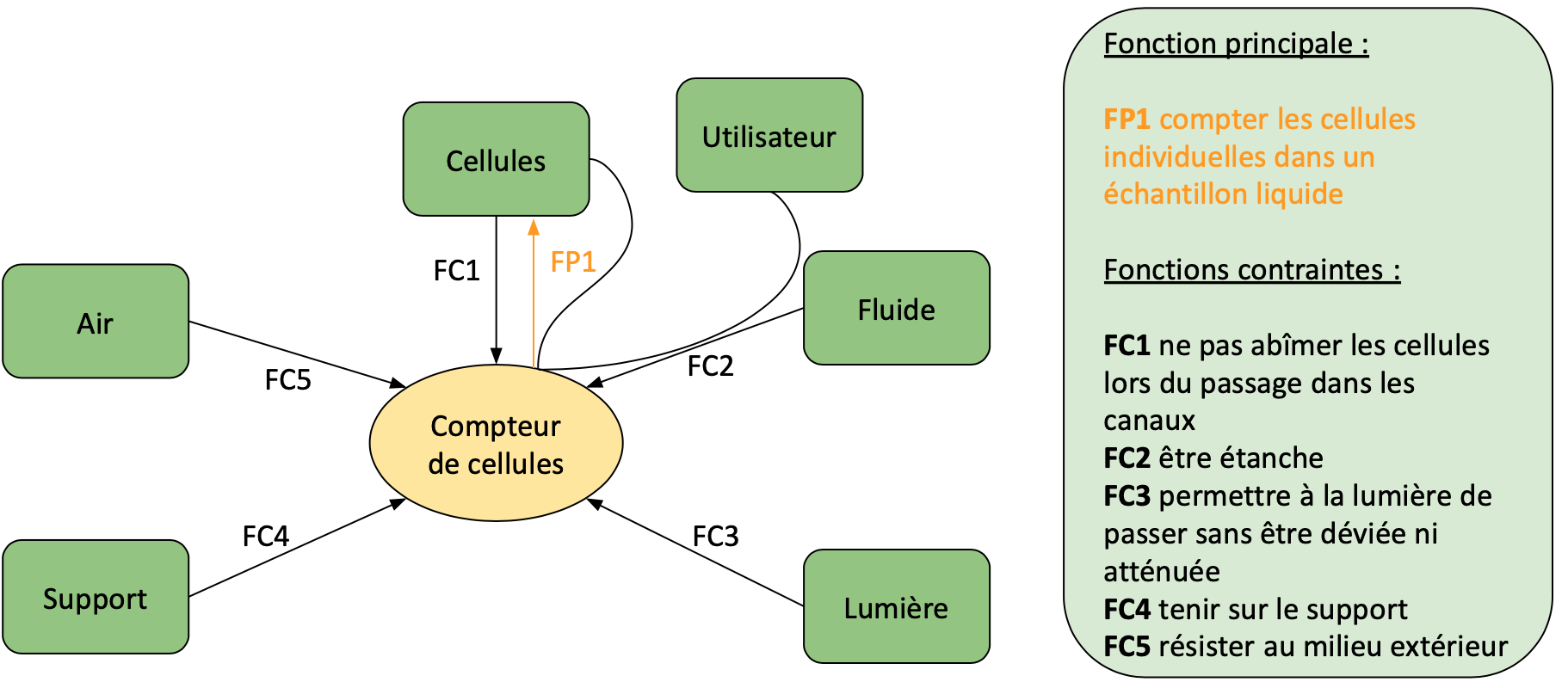

Le diagramme pieuvre

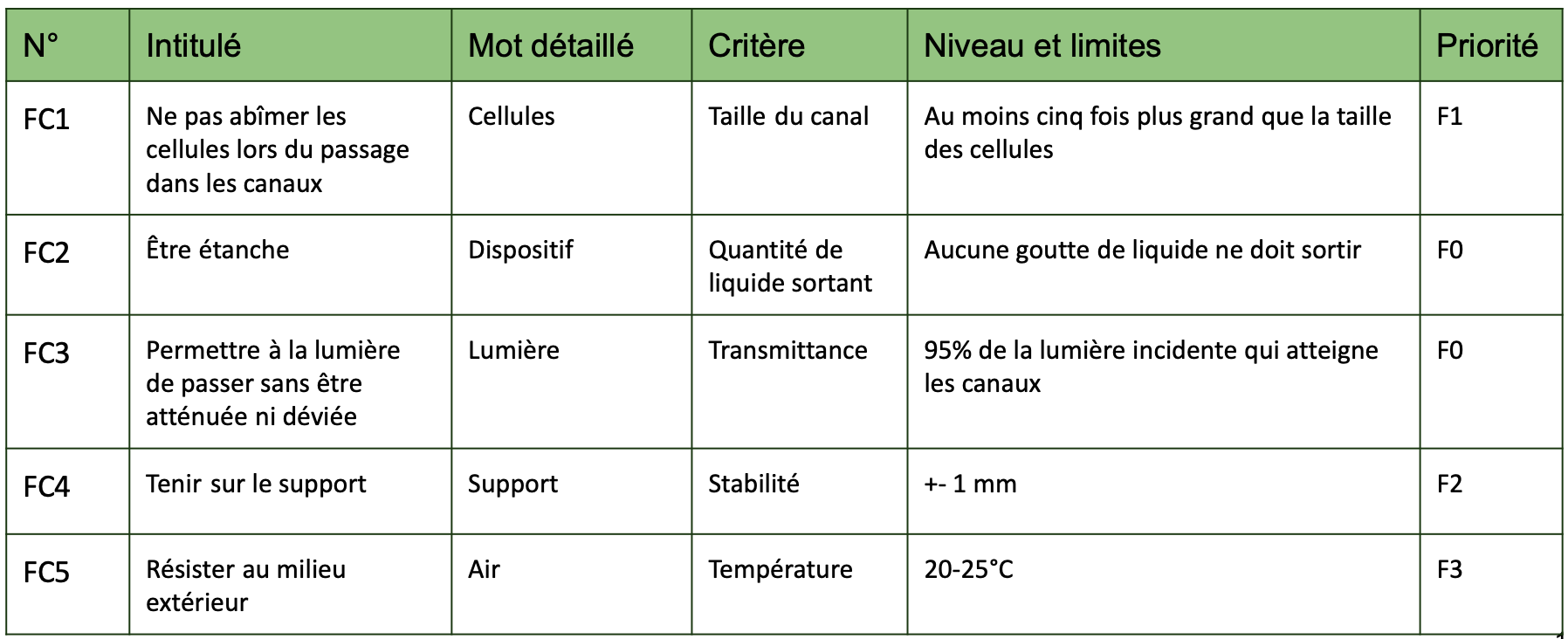

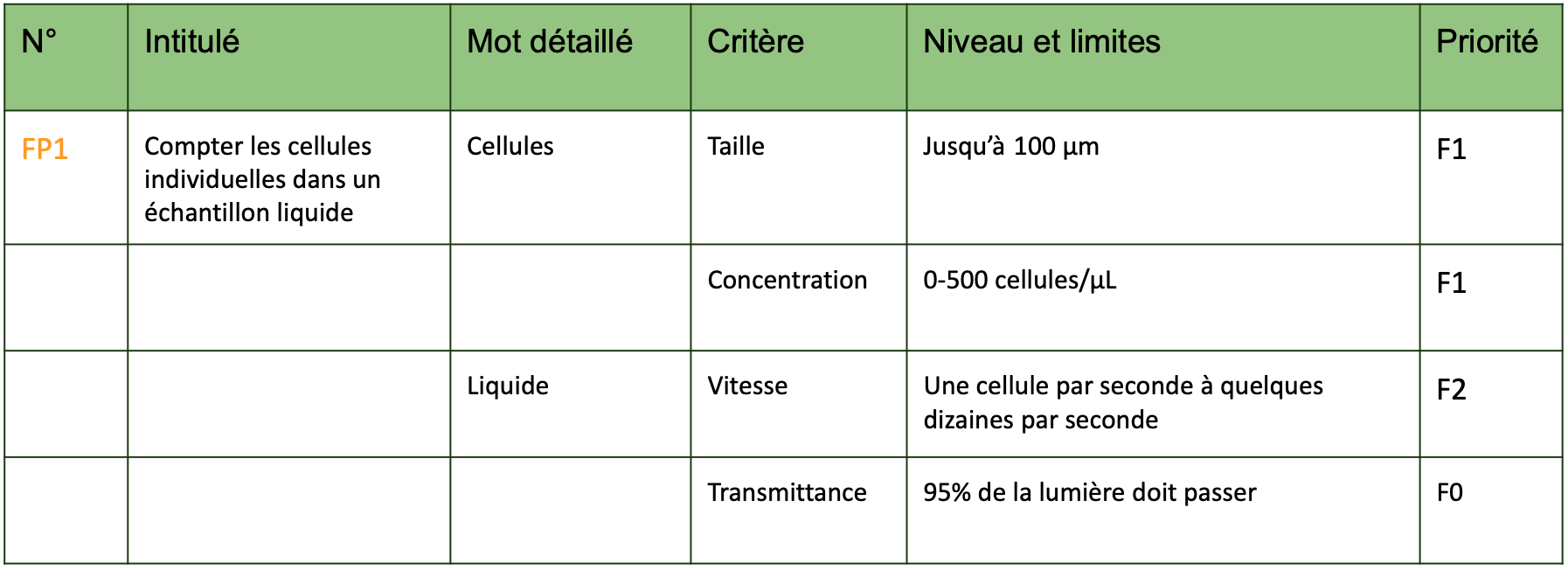

Tableaux des fonctions et des contraintes



C) Diagramme FAST

Un diagramme FAST (Functional Analysis System Technique) a été réalisé afin de comprendre le lien entre les fonctions de service, les fonctions techniques et les solutions qu’ont apportées les chercheurs japonais.

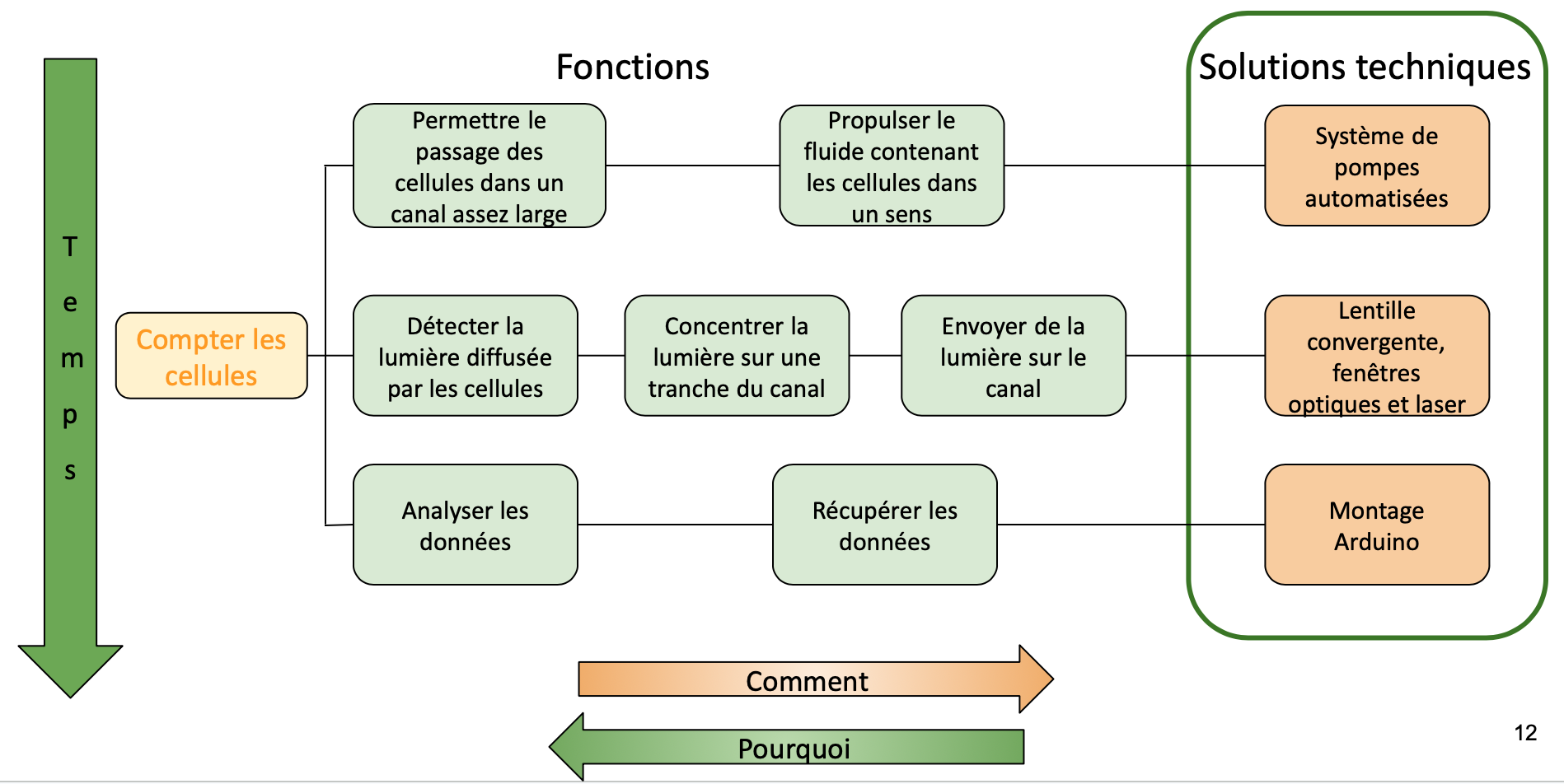

Le diagramme FAST



D) Diagramme de GANTT

Enfin, un diagramme de GANTT nous permet de repérer les étapes clés du projet dans le temps et dans quel ordre elles doivent s’enchaîner afin de le mener au bout.

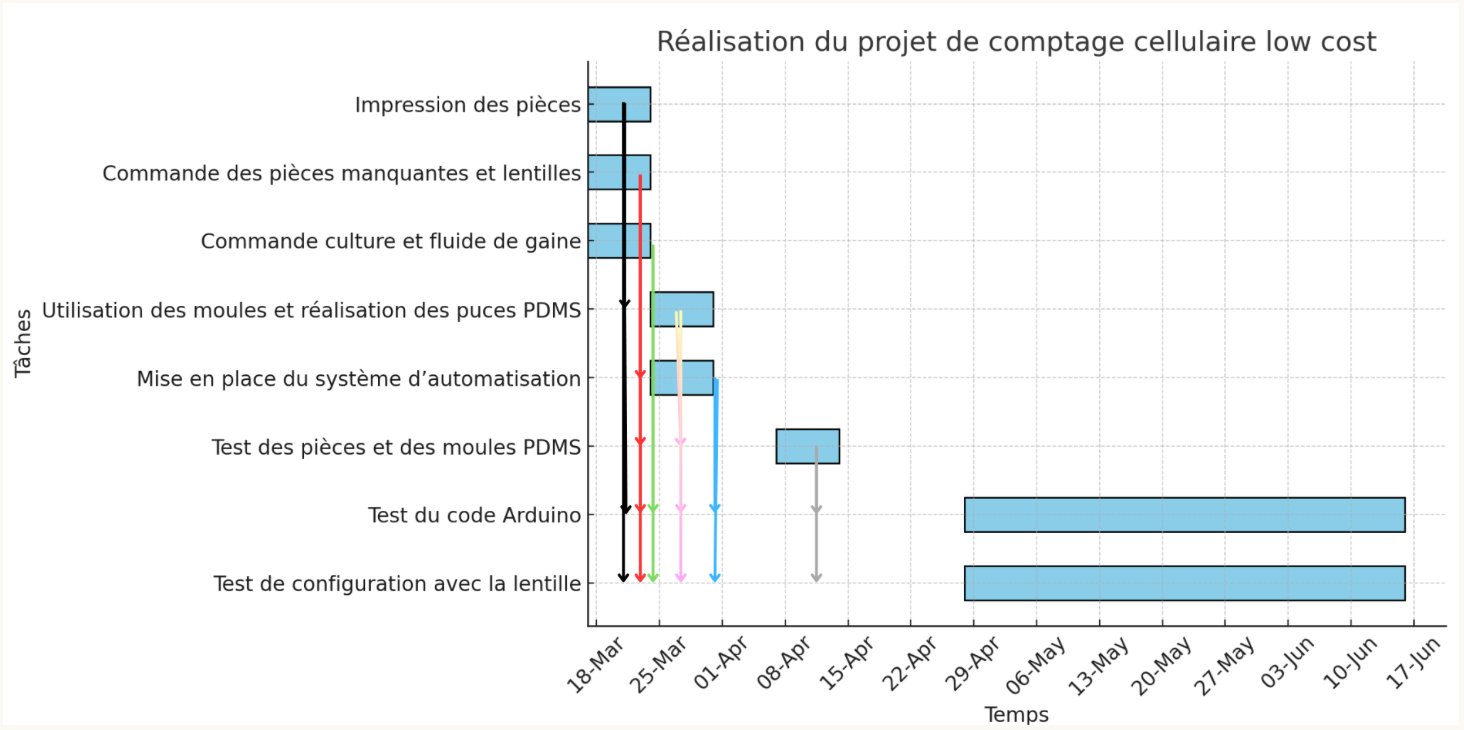

Le diagramme GANTT
